Une pompe à chaleur air-eau capte les calories de l'air extérieur, puis les transfère à l'eau de votre chauffage. Cette chaleur alimente vos radiateurs ou votre plancher chauffant, et réchauffe aussi votre eau chaude sanitaire. Tout repose sur un fluide qui circule en boucle et change d'état pour récupérer, puis libérer l'énergie. Voici comment fonctionne ce circuit de chauffage.
Comment fonctionne une pompe à chaleur air-eau ?
Une pompe à chaleur air-eau ne produit pas de chaleur, elle la déplace. Elle puise l'énergie contenue dans l'air ambiant, même par temps froid, et la transporte vers l'eau qui alimente votre chauffage. C'est le principe de l'aérothermie : l'air extérieur sert de source froide, l'eau de votre installation de source chaude.
Pour comprendre ce principe de fonctionnement, imaginez un réfrigérateur qui travaille à l'envers. Le frigo retire la chaleur de son intérieur pour l'évacuer dehors. La pompe à chaleur fait l'inverse : elle récupère les calories de l'air extérieur et les restitue chez vous. Ce mécanisme est commun à toutes les pompes à chaleur, que l'énergie soit captée dans l'air, l'eau ou le sol.
Ce transport d'énergie explique son rendement. L'électricité ne sert pas à fabriquer la chaleur, mais à faire circuler le fluide qui la capte et la concentre. Une part de l'énergie restituée est donc gratuite, puisée dehors. Le modèle air-eau se distingue par sa cible : il chauffe l'eau d'un circuit, pas l'air d'une pièce.

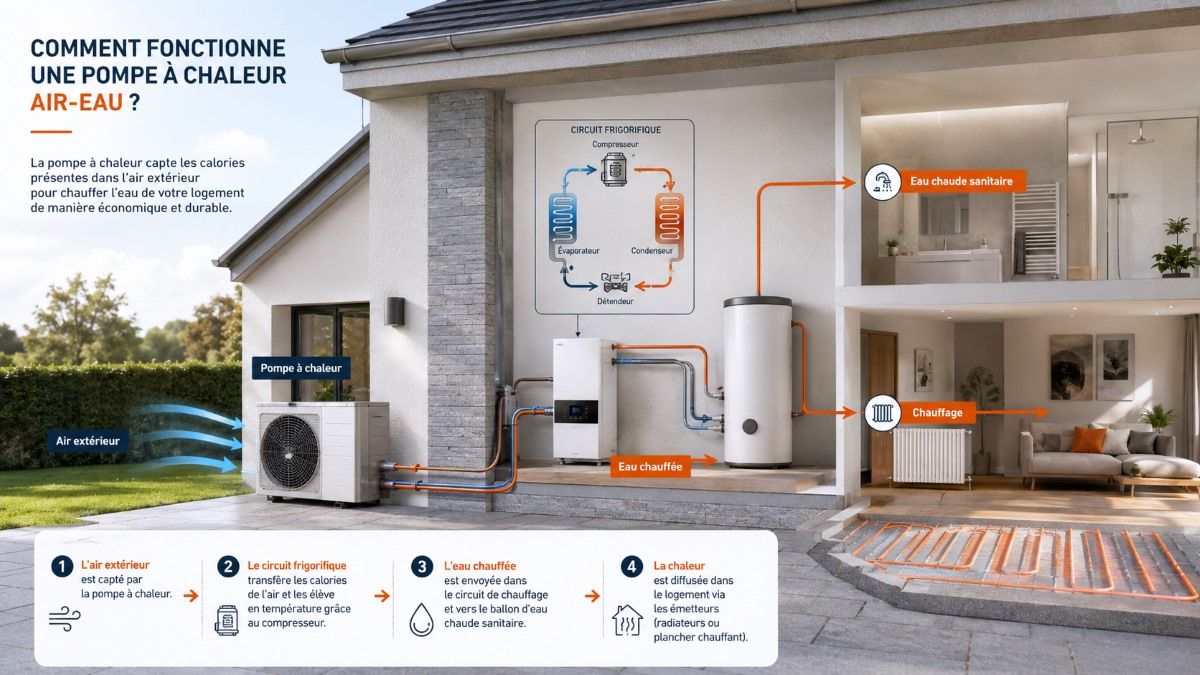

Les étapes du cycle de fonctionnement d'une PAC air-eau
Une pompe à chaleur air-eau récupère l'énergie de l'air extérieur et la transfère à l'eau de votre chauffage. Tout repose sur un principe de fonctionnement en boucle fermée, où un fluide capte puis relâche la chaleur au fil de quatre temps. Bien comprendre ce cycle éclaire le rôle de chaque composant, et vous aide à faire installer une PAC dans de bonnes conditions.
Étape 1 : l'unité extérieure capte les calories de l'air
L'air extérieur contient de la chaleur, même quand il semble froid. Tant que sa température dépasse le zéro absolu, très loin sous nos hivers, il renferme de l'énergie récupérable. C'est le travail de l'unité extérieure, posée contre un mur ou dans le jardin.
Un ventilateur aspire l'air et le fait passer sur un échangeur, l'évaporateur. Ce composant prélève les calories de l'air et les confie au fluide qui circule à l'intérieur. Plus l'air est doux, plus la récolte est généreuse. Par grand froid, la pompe capte moins d'énergie et fournit un effort supplémentaire, ce qui explique la baisse de rendement au cœur de l'hiver.
Étape 2 : le fluide frigorigène transporte la chaleur
Le fluide frigorigène joue le rôle de transporteur. Il a une propriété peu commune : il s'évapore à très basse température. Au contact des calories captées dehors, il passe de l'état liquide à l'état gazeux et emporte la chaleur avec lui.
Ce fluide circule dans un circuit fermé, indépendant de l'eau de votre chauffage. Les deux ne se croisent jamais et ne se mélangent pas. Le fluide fait la navette entre l'extérieur et l'intérieur, capte la chaleur d'un côté et la libère de l'autre, sans quitter sa boucle.
À retenir : le fluide frigorigène transporte la chaleur, il ne la fabrique pas. Il circule en boucle fermée et reste toujours séparé de l'eau du chauffage.
Étape 3 : le compresseur augmente la température
À sa sortie de l'évaporateur, le gaz est chargé de chaleur, mais encore tiède. Le compresseur prend le relais. En comprimant ce gaz, il élève sa pression, et cette haute pression fait grimper sa température d'un coup.
C'est la seule étape qui réclame de l'électricité. Elle sert à concentrer une chaleur déjà captée, pas à la produire. Une pompe à chaleur restitue ainsi plus d'énergie qu'elle n'en consomme, là où un radiateur électrique transforme directement le courant en chaleur, sans multiplier le résultat. La pompe déplace et concentre, elle ne crée rien.
Étape 4 : la chaleur est transmise à l'eau du chauffage
Le gaz brûlant rejoint un dernier échangeur, le condenseur. Il y cède sa chaleur à l'eau du circuit de chauffage. En se refroidissant, il redevient liquide, puis un détendeur abaisse sa pression et le renvoie vers l'évaporateur. La boucle repart aussitôt.
L'eau réchauffée file ensuite vers vos émetteurs. Elle alimente vos radiateurs, un plancher chauffant, ou un ballon dédié pour produire l'eau chaude sanitaire du logement. Le choix dépend de votre installation. De ce rendement dépend aussi votre facture, ce que mesure le coefficient de performance, détaillé plus bas.
Quels éléments composent une PAC air-eau ?
Une pompe à chaleur air-eau réunit plusieurs blocs répartis entre l'extérieur et l'intérieur de votre logement. Les reconnaître aide à suivre le parcours de la chaleur, et à garder chaque élément en bon état sur la durée. L'unité extérieure capte l'énergie, un module intérieur la transmet à l'eau, un réseau d'émetteurs la diffuse dans les pièces, et un ballon peut produire votre eau chaude sanitaire. Selon les modèles, certains de ces éléments sont regroupés dans un même boîtier, d'autres restent séparés.
| Composant | Rôle dans le cycle |
|---|---|
| Évaporateur | Capte les calories de l'air extérieur et transforme le fluide liquide en gaz |
| Compresseur | Comprime le gaz pour élever sa température et sa pression |
| Condenseur | Cède la chaleur du gaz à l'eau du circuit de chauffage |
| Détendeur | Abaisse la pression du fluide pour le préparer au passage suivant |
| Fluide frigorigène | Transporte la chaleur en boucle fermée |
| Circulateur | Met l'eau en mouvement vers les émetteurs |
| Émetteurs | Diffusent la chaleur dans les pièces |
| Ballon d'eau chaude | Stocke l'eau chaude sanitaire, en option |
Sur un modèle monobloc, tout le fluide frigorigène reste confiné dans l'unité extérieure, et seule l'eau chaude circule vers la maison. Sur un bibloc, le module intérieur reprend une partie de ces fonctions.
Les conditions pour qu'une PAC air-eau fonctionne bien
Une pompe à chaleur air-eau donne le meilleur d'elle-même quand tout ce qui l'entoure est pensé pour elle. Ce n'est pas une machine qu'on pose contre un mur et qu'on oublie, mais un système où chaque maillon compte. Voici les éléments qui rendent une installation air-eau vraiment performante :
Isolation : un logement qui retient la chaleur allège le travail de la pompe. Avant tout projet, limiter les pertes de chaleur avant de changer de chauffage reste le premier réflexe, sous peine de sous-exploiter l'appareil.
Dimensionnement : une puissance calée sur la surface, la région et les besoins en eau chaude. Trop juste, la pompe peine les jours froids. Trop forte, elle multiplie les cycles courts qui usent le matériel.
Émetteurs compatibles : un plancher chauffant ou des radiateurs basse température laissent la pompe travailler avec une eau tiède, là où elle excelle. Des radiateurs anciens, gourmands en eau très chaude, rognent son rendement.
Emplacement de l'unité extérieure : un espace dégagé et ventilé, éloigné des chambres et des voisins directs pour le confort sonore. L'unité extérieure a besoin d'air libre pour capter les calories.
Qualité de la pose : des raccordements soignés et une mise en service dans les règles par un professionnel qualifié conditionnent la performance réelle, bien plus que la fiche technique du modèle.
Réglages et entretien : une température de départ d'eau ajustée au plus bas, une courbe de chauffe cohérente, et une vérification régulière gardent le rendement au rendez-vous saison après saison.
Réunies, ces conditions font la différence entre une pompe qui chauffe et une pompe qui tient ses promesses de confort thermique et d'économies.
Chauffage, eau chaude et rafraîchissement : un équipement polyvalent
Un seul appareil, trois usages. Une pompe à chaleur air-eau chauffe votre logement l'hiver, produit votre eau chaude sanitaire toute l'année, et rafraîchit les pièces l'été sur les modèles réversibles.
En mode rafraîchissement, le cycle s'inverse. La pompe retire la chaleur de l'eau intérieure et l'évacue dehors. La source chaude de l'hiver devient celle que l'on cherche à refroidir.
Par temps froid, l'appareil garde toute son utilité. L'air extérieur contient des calories même autour de zéro degré, et la pompe continue de les capter. Son rendement baisse quand le thermomètre chute, mais elle maintient le confort thermique de la maison, parfois épaulée par une résistance d'appoint pendant les pics de froid.
C'est ce qui la sépare d'un modèle air-air. Ce dernier souffle de l'air chaud directement dans les pièces, là où l'air-eau réchauffe l'eau d'un circuit. Même technologie de captage, destination différente.
PAC Monobloc ou bibloc : quelles différences dans le fonctionnement ?
Une pompe à chaleur air-eau existe en deux configurations qui changent ce qui circule entre l'extérieur et votre logement :
La version air eau monobloc réunit tous les composants dans le bloc posé dehors, et n'envoie que de l'eau chaude vers le circuit de chauffage.
La version bibloc sépare le captage et la liaison : l'unité extérieure récupère les calories, un module intérieur fait le relais, et le fluide frigorigène circule entre les deux.
Le cycle thermodynamique reste identique, seul le point où la chaleur passe à l'eau se déplace.
Questions fréquentes sur le fonctionnement d'une PAC air-eau
Elle continue de chauffer, même par gel. Le froid ne bloque pas le fonctionnement de la PAC air-eau : l'air extérieur garde des calories jusqu'à des températures négatives, que la pompe capte encore. Son rendement baisse dans le grand froid. Une résistance d'appoint prend alors le relais sur les pics, sans couper le chauffage.
Oui. Elle se branche sur le même circuit de chauffage et reprend la production d'eau chaude. Le passage est courant pour sortir d'une vieille chaudière au fioul. Sur des radiateurs anciens, elle doit monter l'eau plus haut en température, ce qui pèse un peu sur sa consommation.
Oui, tant que le réseau est en bon état. Elle s'y raccorde sans tout remplacer. La compatibilité se vérifie lors de l'installation. Des radiateurs basse température ou un plancher chauffant tirent le meilleur de l'appareil, car ils demandent une eau moins chaude.
Non, face à un chauffage électrique classique. Elle utilise le courant pour déplacer la chaleur, pas pour la fabriquer. Sa consommation dépend du COP réel, de l'isolation du logement et de la température d'eau demandée. Bien dimensionnée, elle allège nettement la facture de chauffage.
